Khí Nitơ trong nhà máy điện tử không chỉ là khí trơ. Nó là môi trường bảo vệ trực tiếp cho các bề mặt siêu nhạy cảm. Mọi tạp chất còn sót lại trong dòng khí đều có khả năng phản ứng hoặc bám dính lên bề mặt đang xử lý.

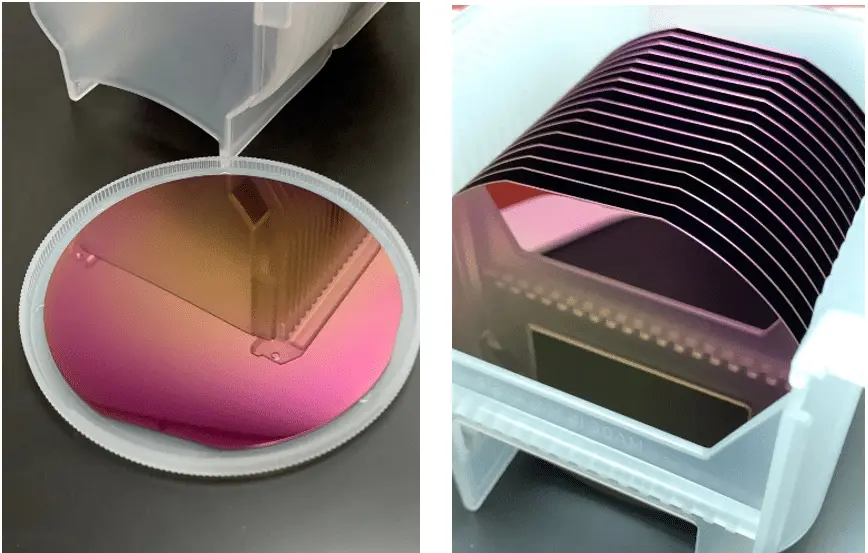

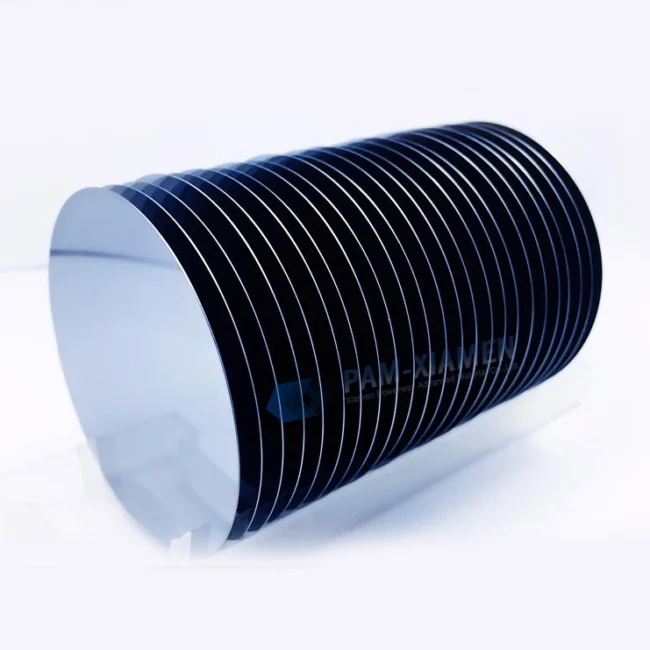

Oxy và hơi ẩm dư gây oxy hóa bề mặt wafer, chip
Oxy tồn dư ở mức vài ppm có thể oxy hóa lớp kim loại vừa lắng đọng trên wafer. Lớp oxit mỏng hình thành sẽ làm thay đổi tính dẫn điện của mạch.
Hơi ẩm dư gây hiện tượng tương tự và khiến các lớp phủ hóa học bám không đều. Kết quả là thông số điện của linh kiện thành phẩm bị sai lệch.
Hydrocarbon và bụi mịn ảnh hưởng đến lớp màng mỏng, mạch in
Hydrocarbon dư trong khí Nitơ dễ bám lại thành lớp cặn hữu cơ cực mỏng trên bề mặt wafer. Cặn này hình thành trong quá trình lắng đọng màng mỏng (thin-film deposition) và làm giảm độ đồng đều của lớp phủ.
Bụi mịn lẫn trong khí cũng là nguyên nhân phổ biến gây đứt mạch hoặc chập vi mạch. Đây là lỗi thường gặp ở các chi tiết kích thước micron.
Ngưỡng ppm tạp chất theo tiêu chuẩn ngành bán dẫn được quy định trong SEMI C3 — Specification for Gases. Muốn hiểu đầy đủ cách quy đổi giữa các cấp độ tinh khiết, tham khảo thêm bài Hàm Lượng Tạp Chất Trong Khí Tinh Khiết Là Gì? Tại Sao Lại Quan Trọng?.
Chênh lệch giữa hai cấp độ tinh khiết chỉ là một chữ số thập phân. Nhưng mức chênh lệch này tương ứng với lượng tạp chất giảm gấp 10 lần. Ở các công đoạn dung sai cực nhỏ như khắc plasma hay lắng đọng lớp mỏng, chênh lệch này quyết định trực tiếp tỷ lệ lỗi của lô sản xuất.
Chênh lệch ppm tạp chất và mức độ rủi ro tương ứng
- Cấp 99,999% (5N): tổng tạp chất tối đa khoảng 10 ppm, phù hợp cho các công đoạn ít nhạy cảm hơn với oxy hóa.
- Cấp 99,9999% (6N): tổng tạp chất dưới 1 ppm, bắt buộc cho các công đoạn tiếp xúc trực tiếp bề mặt bán dẫn đang xử lý.
Công đoạn nào bắt buộc 6N, công đoạn nào 5N vẫn dùng được
Các công đoạn tiếp xúc trực tiếp bề mặt wafer đang gia công cần khí Nitơ tinh khiết 99,9999%. Nhóm này gồm khắc plasma, lắng đọng màng mỏng và làm sạch sau pha tạp, vì để lại tạp chất trên bề mặt sẽ ảnh hưởng chất lượng.
Các công đoạn hỗ trợ như thổi khô khuôn hoặc lưu kho linh kiện đã đóng gói thường dùng cấp 99,999%. Cấp này vẫn đảm bảo yêu cầu kỹ thuật mà tối ưu hơn về chi phí.
Xem chi tiết cách phân biệt từng mức N1.0 đến N6.0 tại bài Các Cấp Độ Tinh Khiết Của Khí Nitơ N1.0 – N6.0 Khác Nhau Như Thế Nào?.
Khí Nitơ tinh khiết 99,9999% xuất hiện xuyên suốt quy trình sản xuất chip. Phạm vi sử dụng trải từ giai đoạn xử lý bề mặt wafer đến khâu hoàn thiện mạch điện tử.

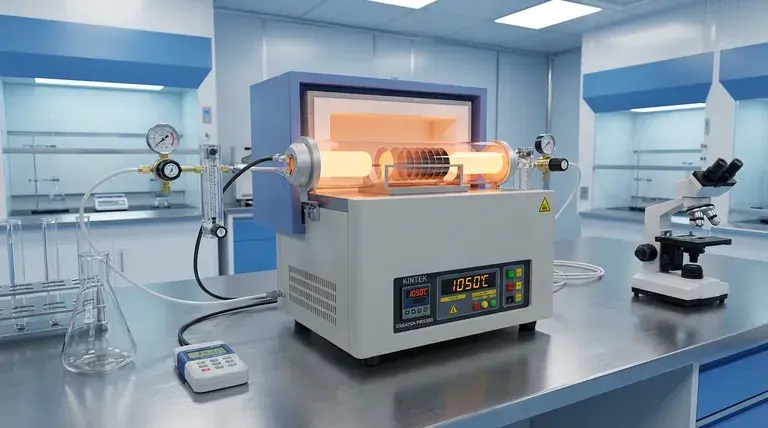

Môi trường trơ trong khắc plasma, lắng đọng màng mỏng
- Khắc plasma (plasma etching): khí Nitơ 6N tạo môi trường trơ ổn định, tránh phản ứng phụ ngoài ý muốn với các khí phản ứng chính.
- Lắng đọng màng mỏng: N2 tinh khiết đóng vai trò khí đệm và khí súc rửa buồng phản ứng giữa các chu kỳ lắng đọng. Nhờ đó lớp màng đạt độ đồng đều cần thiết.
Thổi khô, làm sạch mạch trước đóng gói; hàn sóng, hàn reflow
Trước khi đóng gói linh kiện, khí Nitơ tinh khiết được dùng để thổi khô và loại bỏ dư lượng hóa chất còn sót trên bề mặt mạch. Trong hàn sóng và hàn reflow, môi trường N2 tinh khiết giúp giảm oxy hóa mối hàn.
Nhờ đó mối nối đạt độ bóng và độ bền cơ học tốt hơn. Chi tiết quy trình hàn được trình bày trong bài Vai Trò Và Lợi Ích Khí Nitơ Trong Hàn Sóng, Hàn Reflow Linh Kiện Điện Tử.
Một số công đoạn xử lý bề mặt và pha tạp trong ngành bán dẫn còn dùng thêm các khí điện tử chuyên dụng khác. Xem thêm tại bài Vai Trò Của Khí Công Nghiệp Trong Sản Xuất Chất Bán Dẫn.
Dùng khí Nitơ có độ tinh khiết thấp hơn yêu cầu kỹ thuật không gây lỗi ngay lập tức. Ảnh hưởng thường tích lũy qua từng lô sản xuất và chỉ phát hiện được ở khâu kiểm tra thành phẩm.
Tỷ lệ lỗi wafer, linh kiện tăng, chi phí bảo trì thiết bị tăng
- Tạp chất dư thừa tích tụ dần trong buồng phản ứng, làm tăng tần suất phải vệ sinh và bảo trì thiết bị.
- Tỷ lệ wafer bị loại bỏ do lỗi oxy hóa hoặc lệch thông số lớp màng có xu hướng tăng.
- Chi phí sản xuất trên mỗi đơn vị linh kiện đạt chuẩn tăng theo, do tỷ lệ lỗi cao hơn.
Dấu hiệu nhận biết khí không đạt yêu cầu qua COA, kiểm định
Giấy Chứng Nhận Phân Tích (COA) đi kèm mỗi lô khí Nitơ ghi rõ hàm lượng tạp chất thực tế. Đây là căn cứ đối chiếu trực tiếp với thông số cấp độ tinh khiết đã đặt hàng.
Ngoài COA, doanh nghiệp nên yêu cầu nhà cung cấp có chứng nhận kiểm định bình và quy trình đạt ISO 9001:2015. Điều này đảm bảo tính ổn định giữa các lô hàng, không chỉ dựa vào một lần kiểm tra ban đầu.
Chọn đúng cấp độ tinh khiết khí Nitơ theo từng công đoạn quan trọng hơn việc mặc định chọn cấp cao nhất cho toàn bộ dây chuyền. Các công đoạn tiếp xúc trực tiếp bề mặt bán dẫn cần khí Nitơ tinh khiết 99,9999% để kiểm soát tạp chất dưới 1 ppm.
Các công đoạn hỗ trợ vẫn có thể dùng cấp 99,999% mà không ảnh hưởng chất lượng thành phẩm. Đối chiếu COA và yêu cầu chứng nhận kiểm định từ nhà cung cấp là bước cần thiết. Việc này đảm bảo mỗi lô khí đạt đúng thông số đã đặt hàng.
