Vì Sao Không Nên Dùng Van Đồng Cho Khí Chuẩn H2S, SO2, NO2?

Không nên dùng van điều áp đồng cho khí chuẩn H2S, SO2, NO2 vì đồng phản ứng hóa học gây ăn mòn và hấp phụ khí. Hiện tượng này làm sai lệch nghiêm trọng kết quả đo. Hệ thống bắt buộc chọn vật liệu van điều áp khí chuẩn ăn mòn bằng Inox 316.

Tại các phòng thí nghiệm và trạm quan trắc CEMS, bộ phận QA/QC thường xuyên sử dụng bình khí chuẩn. Các loại khí phổ biến gồm Hydro sulfua (H2S), Lưu huỳnh dioxit (SO2) và Nitơ dioxit (NO2).

Đây là nhóm khí hoạt tính cao, Phản ứng hoá học rất mạnh đối với các kim loại màu. Đặc biệt, hợp kim đồng thau của van điều áp rất dễ bị nhóm khí này ăn mòn.

H2S Và SO2 Tạo Muối Sunfua Ăn Mòn Bề Mặt Van

Khi khí chuẩn H2S tiếp xúc với bề mặt đồng trong thân van, phản ứng tạo kết tủa diễn ra gần như tức thì:

H2S + Cu -> CuS + H2

Nếu bề mặt kim loại đồng đã có sẵn màng oxit mỏng từ không khí, phản ứng tiếp tục diễn ra:

CuO + H2S -> CuS + H2O

Sản phẩm sinh ra là Đồng sunfua (CuS) dạng bột màu đen nhánh. Hợp chất này bám vào lòng ống dẫn, màng van và các khe ren làm kín.

Đối với bình khí chuẩn có nồng độ (10 đến 50 ppm H2S), lượng nồng độ khí rất thấp. Khi qua van đồng, phần lớn phân tử H2S bị thành van giữ lại và tiêu hao qua phản ứng tạo cặn CuS.

Hiện tượng này tương đồng với sự cố bình khí chuẩn bị tụt nồng độ khi lưu kho. Nguyên nhân cốt lõi là do dùng vỏ bình không đạt chuẩn.

Với khí SO2, khi gặp hơi ẩm không khí lọt vào khoang van lúc tháo lắp, SO2 nhanh chóng chuyển hóa thành axit:

SO2 + H2O -> H2SO3

Dưới tác dụng của oxy hòa tan, hợp chất này tiếp tục bị oxy hóa thành axit sunfuric (H2SO4). Axit sunfuric tiếp xúc vào kẽm và đồng trong thân van, tạo thành muối đồng sunfat màu xanh xỉn ăn mòn kim loại.

NO2 Phá Hủy Và Làm Giòn Van Đồng Thau

Khí Nitơ dioxit (NO2) là chất oxy hóa rất mạnh. Khi gặp hơi ẩm còn đọng lại trong van, khí chuyển hóa thành axit nitric:

3NO2 + H2O -> 2HNO3 + NO

Axit nitric (HNO3) có tính ăn mòn cao, tấn công liên tục vào hợp kim đồng thau:

• Hòa tan kẽm làm van bị giòn: Kẽm trong đồng thau bị hòa tan trước. Thân van chỉ còn lớp đồng xốp, rất dễ nứt gãy dưới áp suất cao.
• Tạo cặn và ăn mòn lan rộng: Muối kim loại sinh ra phá hủy màng bảo vệ. Quá trình này khiến kim loại bị ăn mòn ngày càng nhanh.
• Làm hỏng chi tiết điều áp: Lỗ kim phun, đĩa đệm và lò xo bị rỗ bề mặt. Van sẽ mất khả năng kiểm soát áp suất và lưu lượng.

Dùng nhầm van đồng cho khí chuẩn hoạt tính mang lại nhiều rủi ro lớn trong quá trình vận hành:

Kết Quả Đo Bị Sai Lệch Và Khó Cài Đặt Máy

Nhiệm vụ của kỹ thuật viên là giữ đúng nồng độ khí từ bình vào buồng đo của máy phân tích. Khi qua van đồng, khí chuẩn bị thất thoát nhiều do hai nguyên nhân:

• Khí bị bám dính vào bề mặt van: Bề mặt đồng giữ chặt phân tử H2S và SO2. Bình khí chuẩn 50 ppm SO2 sau khi qua van chỉ còn khoảng 10 đến 20 ppm.
• Thời gian xả khí quá lâu: Kỹ thuật viên phải xả khí liên tục 15 đến 30 phút thì nồng độ mới tăng lên. Khi đóng van, khí bám trên thành van lại nhả ngược ra ngoài. Lượng khí này làm bẩn đường ống và làm sai các phép đo sau.

Khi thấy số đo hiển thị thấp, kỹ thuật viên dễ chỉnh sai độ nhạy của máy. Đây là một trong 5 sai lầm khi lựa chọn khí chuẩn phổ biến nhất. Sai sót này khiến toàn bộ số liệu phân tích mất đi độ chính xác.

Van Nhanh Bị Hỏng Và Nguy Cơ Rò Rỉ Khí Độc

Van điều áp dùng cho khí trơ có độ bền từ 3 đến 5 năm. Tuy nhiên, khi dẫn khí ăn mòn, van đồng có thể hỏng chỉ sau vài tuần:

• Kẹt đĩa van làm áp suất tăng cao: Bột cặn CuS rơi vào khe hẹp giữa đĩa van và vòi phun. Van không thể đóng kín hoàn toàn. Áp suất đầu ra sẽ tự tăng vọt vượt mức cài đặt, dễ làm bục ống dẫn hoặc hỏng buồng đo.
• Rò rỉ khí độc ra phòng làm việc: Khí H2S làm tê liệt khứu giác ở nồng độ trên 100 ppm. Khí này rất độc và có thể gây tử vong nhanh chóng. Khí rò rỉ qua mối ren hoặc màng van nứt sẽ tích tụ trong phòng kín, đe dọa trực tiếp đến tính mạng nhân viên.

Để ngăn ngừa ăn mòn và giữ nồng độ khí, Hiệp hội Khí Nén Quốc tế CGA đã ban hành hướng dẫn kỹ thuật. Tiêu chuẩn này nêu rõ yêu cầu về vật liệu van điều áp khí chuẩn ăn mòn:

Ưu Tiên Dùng Thép Không Gỉ Inox 316 Chống Ăn Mòn

Thép không gỉ Inox 316 (hoặc Inox 316L) là vật liệu đạt chuẩn hàng đầu cho khí H2S, SO2 và NO2:

• Chứa Molypden từ 2% đến 3%: Giúp tạo lớp màng bảo vệ bền vững. Lớp màng này ngăn chặn sự ăn mòn rỗ của các axit sinh ra từ SO2 và NO2.
• Bề mặt trơ hóa học hoàn toàn: Inox 316 không phản ứng với H2S và SO2 ở điều kiện thường. Nhờ vậy, nồng độ khí chuẩn luôn được giữ nguyên vẹn.
• Lòng van được đánh bóng mịn: Toàn bộ bề mặt bên trong được xử lý nhẵn bóng và không có vết rỗ li ti. Nhờ đó, khí không bị bám dính và rút ngắn thời gian làm sạch đường ống.

Sử Dụng Màng Ngăn Kim Loại Và Đệm Kín Tương Thích Hóa Chất

Một bộ van đạt chuẩn bắt buộc mọi chi tiết tiếp xúc với dòng khí đều làm từ vật liệu bền vững:

• Màng ngăn bằng kim loại: Không dùng màng cao su vì cao su dễ ngấm ẩm và bị nứt. Màng van bắt buộc làm bằng lá Inox 316L hoặc hợp kim Niken để giữ kín tuyệt đối.
• Đế làm kín của van: Sử dụng nhựa chịu hóa chất cao cấp như PCTFE hoặc PTFE nguyên chất. Chất liệu này không bị ăn mòn và chịu được áp lực từ 150 đến 200 bar.
• Vòng đệm làm kín: Sử dụng cao su đặc biệt như Viton hoặc Kalrez. Khớp nối sẽ không bị trương nở hay mủn rách khi gặp khí ăn mòn.

Bảng So Sánh Vật Liệu Van Điều Áp

Lưu ý an toàn: Dưới áp lực vặn ren và áp suất nạp 150 bar, lớp mạ ngoài van đồng rất dễ bị nứt. Khí H2S sẽ ăn mòn lõi đồng bên dưới, làm mảng mạ bong tróc rơi vào máy đo. Tuyệt đối không dùng van đồng mạ Niken hoặc Crom để thay cho van Inox 316.

Nếu phát hiện hệ thống đang gắn nhầm van đồng cho bình khí H2S, SO2 hoặc NO2, người vận hành cần xử lý theo các bước:

4 Dấu Hiệu Cho Thấy Van Đã Bị Hư Hại

1. Đổi màu bên trong cổng kết nối: Tháo đầu nạp khí ra quan sát. Nếu thấy xuất hiện bột đen CuS hoặc cặn xanh lục thì thân van đã bị ăn mòn nặng.
2. Áp suất đầu ra tự động tăng dần: Khóa van ở đầu ra nhưng vẫn giữ mở bình khí. Nếu kim đồng hồ áp suất thấp vẫn tự tăng lên thì đĩa van đã bị hở do bám cặn.
3. Nồng độ đo không ổn định: Khi xả khí vào máy, số đo hiển thị thấp hơn nhiều so với nhãn bình. Kết quả đo bị trôi và chập chờn liên tục.
4. Xuất hiện bọt khí khi thử rò rỉ: Dùng dung dịch tạo bọt chuyên dụng quét quanh nắp chụp màng van và mối ren. Bọt khí sủi lên liên tục nghĩa là van đã bị rò rỉ.

Quy Trình 4 Bước Thay Van Chuẩn An Toàn

1. Bước 1: Khóa bình khí và xả áp an toàn. Vặn chặt van trên đầu bình khí chuẩn. Mở nhẹ van điều áp xả hết lượng khí dư trong thân van vào tủ hút khí độc. Tuyệt đối không xả khí độc trực tiếp ra phòng làm việc.
2. Bước 2: Tháo dỡ và kiểm tra ống dẫn. Tháo rời van đồng cũ ra khỏi bình để loại bỏ. Kiểm tra kỹ ống dẫn khí bằng nhựa PFA hoặc inox nối vào máy. Nếu phát hiện trong lòng ống có bụi đen CuS, cần thay mới ngay đoạn ống đó.
3. Bước 3: Lắp đặt van Inox 316 và xả sạch đường ống. Lắp van điều áp Inox 316 chuyên dụng. Nối bình khí Nitơ sạch vào để xả từ 3 đến 5 lần. Thao tác này giúp đẩy hết không khí ẩm ra ngoài trước khi mở khí chuẩn.
4. Bước 4: Cài đặt lại toàn bộ hệ thống đo. Mở bình khí chuẩn để cài đặt lại điểm không và điểm nồng độ chuẩn cho máy đo. Kiểm tra độ lặp lại ít nhất 3 lần để chắc chắn kết quả ổn định và ghi nhận nhật ký theo dõi theo chuẩn ISO/IEC 17025.

Mọi sai số đo đạc và nguy cơ rò rỉ đều do phản ứng hóa học tự nhiên giữa đồng và khí H2S, SO2, NO2 gây ra.

Dùng chung một loại van đồng cho tất cả các bình khí chuẩn là thiếu sót lớn trong quản lý chất lượng phòng thí nghiệm.

Để kết quả đo luôn chính xác và thiết bị hoạt động bền bỉ, đơn vị vận hành nên phân chia rõ quy định chọn van:

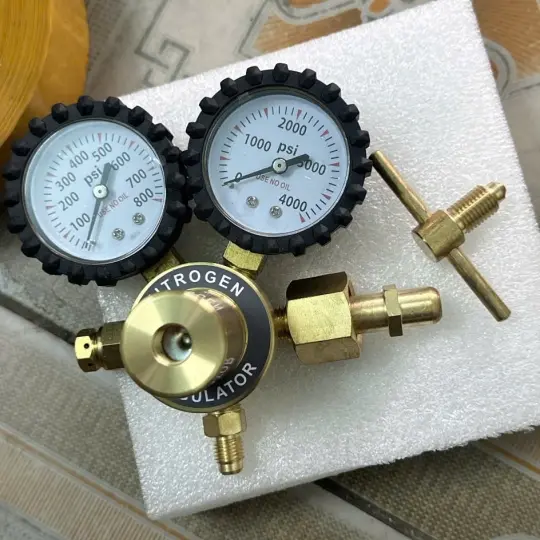

• Nhóm khí trơ và không khí sạch (N2, Ar, He): Dùng van điều áp đồng thau mạ niken. Lựa chọn này giúp tiết kiệm chi phí mà vẫn đảm bảo độ bền.
• Nhóm khí có tính ăn mòn và khí độc (H2S, SO2, NO2, NH3, HCl): Bắt buộc trang bị van bằng thép không gỉ Inox 316. Bộ van cần có màng kim loại và các đệm làm kín bằng vật liệu chịu hóa chất.

Van điều áp bằng đồng có dùng được cho khí Nitơ hoặc khí trơ không?

Có. Van điều áp bằng đồng thau phù hợp cho các khí trơ như Nitơ (N2), Argon (Ar), Heli (He) hoặc không khí sạch.

Những loại khí này không phản ứng với đồng. Giải pháp này giúp phòng lab tiết kiệm chi phí mà vẫn duy trì áp suất cấp ổn định.

Có cần dùng van Inox cho tất cả các loại khí chuẩn hay không?

Không cần thiết. Van Inox 316 chỉ bắt buộc cho các khí có tính ăn mòn (H2S, SO2, NO2, NH3, HCl) hoặc bình khí nồng độ siêu nhỏ mức phần tỷ.

Với khí thông thường như CO, CO2, CH4 hoặc O2 pha trong khí nền Nitơ, van đồng vẫn dùng tốt nếu đường ống luôn khô ráo.

Bao lâu nên kiểm tra và bảo dưỡng van điều áp khí ăn mòn một lần?

Kỹ thuật viên nên dùng dung dịch tạo bọt kiểm tra rò rỉ tại mối nối ren mỗi lần thay bình khí mới. Định kỳ từ 3 đến 6 tháng, cần kiểm tra độ kín của đĩa van để tránh trôi áp.

Sau 12 tháng hoạt động liên tục, bộ van nên được gửi đến đơn vị chuyên môn để bảo dưỡng và thay mới gioăng đệm bên trong.

Độ chính xác của phép đo phân tích phụ thuộc vào sự đồng bộ giữa bình khí và phụ kiện điều áp. Việc chọn đúng vật liệu van điều áp là yếu tố quan trọng giúp bảo vệ thiết bị và số liệu đo đạc.
