Vì Sao Bình Khí Chuẩn H2S Bị Tụt Nồng Độ Khi Lưu Kho?

Hiện tượng bình khí chuẩn H2S bị tụt nồng độ khi lưu kho chủ yếu do phân tử H2S phản ứng hấp phụ lên bề mặt kim loại và bị hơi ẩm vi lượng phân hủy. Hiểu rõ nguyên nhân này giúp bạn chọn đúng bình hợp kim nhôm đã thụ động hóa để giữ nồng độ ổn định.

Nếu bạn từng lưu kho bình khí chuẩn Hydro Sulfua (H2S) nồng độ từ 100 – 1000 ppm, chắc hẳn bạn đã thấy nồng độ khí sụt giảm khá nhanh dù bạn chưa từng mở van sử dụng.

Bản chất phân cực và hoạt tính hóa học mạnh của phân tử H2S

Phân tử H2S có cấu trúc góc với độ âm điện chênh lệch giữa nguyên tử Lưu huỳnh và Hydro, tạo ra mômen lưỡng cực lớn khiến phân tử này có tính phân cực mạnh. Trên nguyên tử Lưu huỳnh còn có hai cặp electron tự do sẵn sàng tham gia phản ứng.

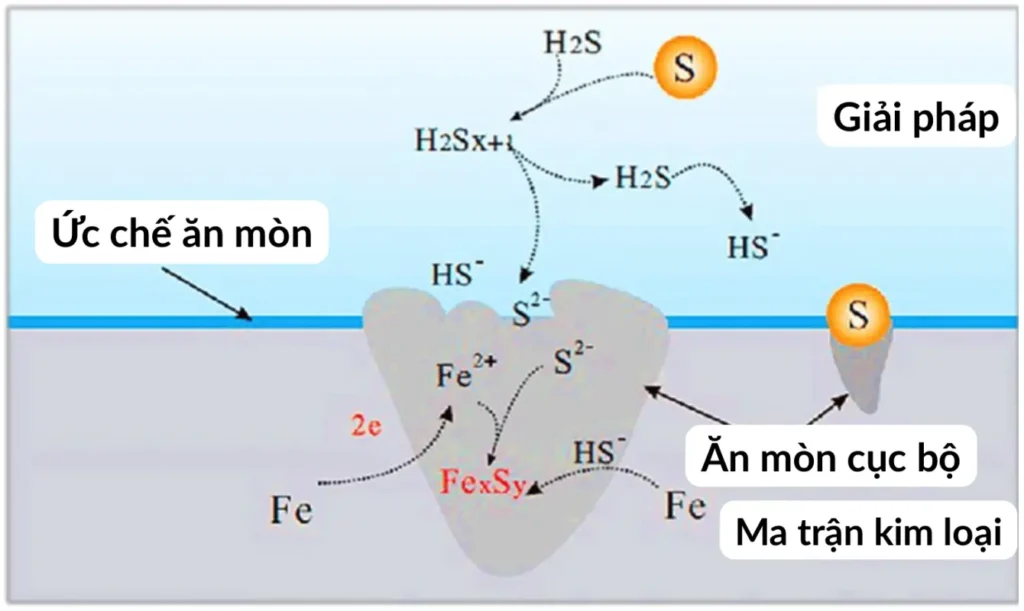

Các electron này có xu hướng liên kết với những ion kim loại còn vị trí trống trên bề mặt trong của vỏ bình. Khi bạn nạp khí vào bình kim loại chưa xử lý bề mặt, các phân tử H2S sẽ bám chặt vào các điểm khuyết tật kim loại, làm giảm trực tiếp lượng phân tử khí tự do trong bình.

Hiện tượng hấp phụ vật lý và hấp phụ hóa học trên thành bình

Sự hao hụt phân tử H2S trong bình chứa diễn ra theo hai cơ chế nối tiếp nhau

• Hấp phụ vật lý xuất hiện ngay khi nén khí vào bình do lực hút giữa phân tử H2S và bề mặt kim loại. Lực hút này yếu và có thể tách rời khi áp suất hoặc nhiệt độ thay đổi.
• Hấp phụ hóa học diễn ra liên tục theo thời gian khi phân tử H2S phản ứng trực tiếp với lớp oxit kim loại để tạo thành liên kết hóa học cố định. Quá trình này không thể đảo ngược, làm tiêu hao vĩnh viễn phân tử H2S và khiến nồng độ khí trong bình tụt dần mỗi ngày.

Khi bạn dùng bình khí chuẩn H2S ở nồng độ thấp như vài chục ppm, diện tích bề mặt kim loại bên trong bình đủ lớn để giữ lại phần lớn lượng khí hoạt tính nếu không có lớp màng trơ bảo vệ.

Trong thực tế vận hành và lưu kho, bạn cần lưu ý ba tác nhân chính khiến nồng độ khí H2S sụt giảm nhanh hơn bình thường.

Tạp chất hơi ẩm vi lượng bên trong bình chứa

Hơi ẩm vi lượng là yếu tố gây phân hủy khí H2S mạnh nhất. Nếu vỏ bình không được hút chân không và sấy khô đạt chuẩn trước khi nạp khí, lượng nước H2O còn sót lại sẽ hòa tan khí H2S và tạo ra môi trường axit.

Môi trường axit này đẩy nhanh tốc độ ăn mòn điện hóa giữa khí H2S và thành bình kim loại. Phản ứng diễn ra nhanh hơn rất nhiều so với môi trường khô ráo, làm nồng độ khí chuẩn sụt giảm nghiêm trọng. Do đó, việc dùng khí nền Nitơ có hàm lượng hơi ẩm dưới 1 ppm là yêu cầu kỹ thuật bắt buộc khi pha chế.

Vật liệu vỏ bình và van điều áp không phù hợp

Nếu bạn chứa khí H2S trong bình thép cacbon, hàm lượng sắt Fe trong bình sẽ phản ứng với H2S tạo thành kết tủa sunfua sắt FeS bám vào thành bình.

Ngoài vỏ bình, nếu bạn sử dụng van điều áp bằng đồng thau hoặc van có đệm cao su thông thường, khí H2S cũng sẽ phản ứng với kim loại đồng hoặc ngấm vào vật liệu cao su, làm kết quả đo khi bạn lấy mẫu bị sai lệch.

Dao động nhiệt độ và độ ẩm môi trường kho bảo quản

Nhiệt độ kho bảo quản quá cao sẽ làm tăng tốc độ phản ứng hóa học giữa H2S và thành bình. Ngược lại, nếu kho quá lạnh và có độ ẩm cao, hiện tượng đọng sương cục bộ có thể xảy ra bên trong bình, tạo điều kiện cho axit hình thành và làm hỏng nồng độ khí.

Khi bạn cần lưu trữ khí chuẩn H2S dài ngày, việc chọn đúng vật liệu vỏ bình sẽ quyết định bình khí dùng được vài tuần hay kéo dài đến hai năm.

Nhược điểm của bình thép khi chứa khí hoạt tính H2S

Vỏ bình thép cacbon có bề mặt bên trong khá gồ ghề với nhiều lỗ xốp vi mô, tạo ra diện tích tiếp xúc rất lớn với các phân tử khí.

Lớp oxit sắt Fe2O3 trên bề mặt thép phản ứng trực tiếp với khí H2S và tạo thành muối FeS. Do phản ứng này không ngừng diễn ra, bình thép có thể làm mất từ 50% đến 90% nồng độ H2S chỉ sau một đến hai tháng lưu kho, khiến bạn không thể sử dụng để hiệu chuẩn thiết bị.

Ưu thế vượt trội của bình hợp kim nhôm

Bình hợp kim nhôm AL6061 là lựa chọn thích hợp nhất cho các loại khí hoạt tính. Khi tiếp xúc với không khí, nhôm tự hình thành một lớp màng oxit nhôm Al2O3 mỏng, đặc khít và trơ về mặt hóa học.

Lớp màng Al2O3 này ngăn cách trực tiếp phân tử H2S với kim loại nền bên dưới. Khi được xử lý làm nhẵn và thụ động hóa chuyên sâu, bình nhôm giúp bạn giữ nồng độ H2S ổn định với sai số dưới 2% trong thời gian từ 12 đến 24 tháng.

Để giúp bạn duy trì nồng độ khí H2S chuẩn xác trong thời gian dài, quy trình xử lý bình trước khi nạp khí cần áp dụng các kỹ thuật sau

Công nghệ sấy gia nhiệt và hút chân không sâu

Vỏ bình nhôm cần được gia nhiệt ở mức 60 đến 80 độ C và hút chân không sâu nhiều lần trước khi nạp khí. Nhiệt độ cao giúp bẻ gãy liên kết giữa phân tử nước và bề mặt nhôm, còn môi trường chân không sẽ rút sạch toàn bộ hơi ẩm ra ngoài.

Quy trình này giữ cho độ ẩm bên trong bình ở mức dưới 1 ppm, loại bỏ hoàn toàn nguy cơ sinh ra axit ăn mòn.

Kỹ thuật thụ động hóa màng trơ bên trong vỏ bình

Thụ động hóa là bước quan trọng nhất để triệt tiêu các điểm hấp phụ còn lại trên màng nhôm. Nhà sản xuất sẽ đưa một lượng khí tiền xử lý vào ngâm bên trong bình trong một khoảng thời gian nhất định.

Các phân tử khí tiền xử lý sẽ phủ kín các vị trí khuyết tật trên màng Al2O3. Khi xả sạch lượng khí này và nạp khí thành phẩm, phân tử H2S không còn chỗ bám dính trên bề mặt, giúp bạn giữ nguyên nồng độ khí khi lưu kho.

Ngay cả khi bạn mua bình nhôm đạt chuẩn, việc tuân thủ các bước lưu kho thực tế vẫn rất cần thiết để duy trì chất lượng khí.

Kiểm soát nhiệt độ kho lưu trữ từ 15 đến 25 độ C

Bạn nên bảo quản bình khí ở nơi thoáng mát với nhiệt độ ổn định từ 15 đến 25 độ C và độ ẩm dưới 60%. Tránh để bình ngoài trời, tránh ánh nắng chiếu trực tiếp và không đặt gần nguồn nhiệt như lò nung hoặc máy sấy.

Nhiệt độ thay đổi đột ngột giữa ngày và đêm có thể ảnh hưởng đến trạng thái cân bằng của các phân tử khí bên trong bình.

Luôn khóa kín nắp van và gắn nắp chụp bảo vệ

Mỗi khi hiệu chuẩn xong, bạn hãy khóa chặt van bình bằng tay vừa lực, không dùng cờ lê xiết quá mạnh gây hỏng màng làm kín. Bạn nên tháo van điều áp ra ngay và lắp nắp chụp bảo vệ vào đầu van.

Nếu bạn để nguyên van điều áp trên bình trong thời gian dài, không khí ẩm bên ngoài có thể thấm qua các mối nối ren và làm hỏng lượng khí H2S còn lại trong bình.

Kiểm tra hạn sử dụng trên giấy chứng nhận phân tích COA

Khi lưu kho, bạn cần theo dõi giấy chứng nhận phân tích COA đi kèm để nắm rõ ngày sản xuất, hạn sử dụng và nồng độ thực tế của bình khí.

Bạn nên ưu tiên dùng trước những bình nhập sớm. Bạn tuyệt đối không nên dùng bình khí đã quá hạn để hiệu chuẩn thiết bị hoặc kiểm tra khí Zero và khí Span vì kết quả đo sẽ không còn chính xác.

Hiện tượng bình khí chuẩn H2S bị tụt nồng độ khi lưu kho là quy luật tự nhiên do tính phân cực và khả năng phản ứng của phân tử H2S với kim loại. Bạn hoàn toàn có thể khắc phục triệt để vấn đề này khi chọn dùng bình hợp kim nhôm đã qua xử lý sấy chân không và thụ động hóa bề mặt.

VSG GAS trực tiếp chiết nạp và xử lý thụ động hóa bình khí chuẩn tại nhà máy. Các dòng bình khí chuẩn H2S từ 10 ppm đến 1000 ppm của VSG GAS đều dùng bình nhôm chuyên dụng, được kiểm tra nồng độ bằng máy sắc ký khí và duy trì nồng độ ổn định đến 12 tháng kèm phiếu COA rõ ràng.

Nếu bạn đang gặp sự cố bình khí chuẩn H2S bị tụt nồng độ hoặc cần tư vấn thêm về phương pháp bảo quản khí chuẩn đạt hiệu quả cao, hãy liên hệ ngay với đội ngũ kỹ thuật của VSG GAS
