KHÍ F2/N2 – Giải Pháp Tối Ưu Xử Lý Chip Bán Dẫn

Thành phần và vai trò của từng khí Flo hoạt tính (F2) và Nitơ Trơ (N2)

• Flo (F₂) : Flo là một halogen có tính phản ứng và oxy hóa cực mạnh. Trong lĩnh vực xử lý chip bán dẫn, F₂ đóng vai trò là tác nhân hoạt động chính, có khả năng loại bỏ hiệu quả các cặn bẩn như silicon dioxide (SiO₂) và silicon nitride (Si₃N₄) tích tụ bên trong buồng phản ứng sau các quá trình lắng đọng và khắc. Theo một bằng sáng chế được công bố, phân tử Flo (F₂) hoạt động như một thuốc thử tiền chất chính, có khả năng loại bỏ hiệu quả các cặn bẩn silicon, silicon oxit và silicon nitride. Tính phản ứng mạnh mẽ của F₂ cho phép các nguồn plasma hoạt động ở cường độ dòng điện thấp hơn, từ đó giảm tiêu thụ năng lượng.

• Nitơ (N₂) : Nitơ là một loại khí trơ, đóng vai trò là khí pha loãng. Nó giúp kiểm soát chính xác nồng độ của Flo, giảm thiểu nguy cơ phản ứng quá mức, mất kiểm soát, đồng thời tạo ra một môi trường phản ứng ổn định và an toàn. Hơn nữa, N₂ còn giúp làm dịu đi tính ăn mòn và độc hại của Flo nguyên chất, đảm bảo an toàn hơn trong quá trình vận chuyển và lưu trữ.

Tiêu chuẩn chất lượng của Khí F2/N2

Ngành công nghiệp bán dẫn yêu cầu các loại khí đặc biệt phải đạt độ tinh khiết cực cao (Ultra-High Purity), thường ở mức 5N (99,999%) hoặc 6N (99,9999%), vì bất kỳ tạp chất nào dù là vết cũng có thể làm hỏng hàng loạt wafer, gây thiệt hại kinh tế nghiêm trọng. Các nhà sản xuất như Resonac cung cấp F2/N2 với các cấp độ tinh khiết đa dạng, đáp ứng các yêu cầu khắt khe nhất của quy trình sản xuất chất bán dẫn. Các tiêu chuẩn từ SEMI (Hiệp hội ngành thiết bị và vật liệu bán dẫn) cũng đang được xây dựng để định nghĩa các yêu cầu về độ tinh khiết tối thiểu cho hỗn hợp khí làm sạch buồng F2/N2/Ar.

Mỗi lô hàng khí F2/N2 đều phải đi kèm với Chứng nhận phân tích (Certificate of Analysis – COA), trong đó liệt kê chi tiết nồng độ từng thành phần và các chỉ số về tạp chất. VSG GAS cam kết cung cấp đầy đủ COA cho từng lô hàng, đảm bảo sản phẩm đáp ứng các tiêu chuẩn ngặt nghèo nhất.

ỨNG DỤNG KHÍ F2/N2 TRONG SẢN XUẤT CHIP BÁN DẪN

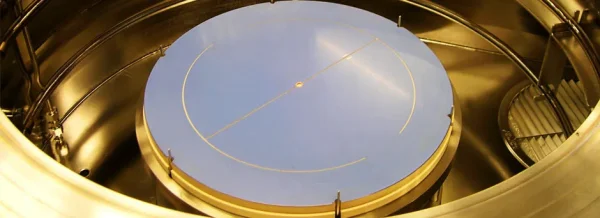

Làm sạch buồng phản ứng CVD Chamber Cleaning

Đây là ứng dụng quan trọng và phổ biến nhất của hỗn hợp F2/N2 trong ngành bán dẫn. Quá trình lắng đọng hơi hóa học (CVD – Chemical Vapor Deposition) hoặc CVD tăng cường plasma (PECVD) liên tục tạo ra các lớp cặn bẩn trên thành và các bộ phận bên trong buồng phản ứng. Hỗn hợp F2/N2 được dẫn vào buồng, nơi nó phản ứng với các cặn bẩn này (chủ yếu là SiO₂ và Si₃N₄), tạo thành các sản phẩm phụ dạng khí (như SiF₄) và được hút ra ngoài, trả lại bề mặt buồng sạch như ban đầu. Khả năng làm sạch tại chỗ (in-situ cleaning) này giúp giảm thời gian bảo trì thủ công, tăng năng suất và đảm bảo chất lượng sản phẩm đồng nhất.

Khắc plasma trong chế tạo cấu trúc vi mô

Ngoài vai trò làm sạch, hỗn hợp F2/N2 còn được sử dụng như một chất khắc khô (dry etchant) trong quá trình tạo các cấu trúc vi mô và siêu nhỏ trên bề mặt wafer. Các ion F⁻ được tạo ra từ plasma sẽ tấn công có chọn lọc vào các vùng không được che chắn của màng mỏng, tạo ra các mạch điện tử và linh kiện với độ chính xác cực cao. Đây là một bước không thể thiếu để tạo ra các vi xử lý và chip nhớ tiên tiến.

Tối ưu quy trình lắng đọng màng mỏng

Trong một số ứng dụng cụ thể, hỗn hợp khí F2/N2 được sử dụng như một chất phụ gia để kiểm soát chính xác các điều kiện phản ứng bên trong buồng lắng đọng. Việc bổ sung một lượng nhỏ Flo vào dòng khí quá trình có thể cải thiện độ đồng nhất của màng mỏng, giảm thiểu các khuyết tật và nâng cao hiệu suất điện của thiết bị bán dẫn.

Lợi ích vượt trội so với NF₃, CF₄, C₂F₆

Chỉ số nóng lên toàn cầu GWP = 0 – Thân thiện môi trường

Các loại khí làm sạch truyền thống như NF₃, C₂F₆, CF₄ (thuộc nhóm PFC – Perfluorocarbons) đều có Chỉ số nóng lên toàn cầu (GWP – Global Warming Potential) cực kỳ cao. Cụ thể, NF₃ có GWP lên tới 17,900, nghĩa là nó có khả năng gây hiệu ứng nhà kính gấp 17,900 lần CO₂ trong 100 năm. Trong khi đó, GWP của hỗn hợp F2/N2 bằng 0.

Điều này có nghĩa là việc chuyển đổi sang sử dụng F2/N2 sẽ loại bỏ hoàn toàn lượng phát thải khí nhà kính trực tiếp từ quá trình làm sạch buồng, giúp các nhà máy sản xuất chip đạt được các mục tiêu phát thải ròng bằng 0 (Net Zero) và tuân thủ các quy định môi trường ngày càng khắt khe. Chính vì lý do này, nhiều tập đoàn bán dẫn lớn như SK Hynix đã và đang thay thế NF₃ bằng F₂ trong một số công đoạn sản xuất.

Tiết kiệm chi phí vận hành (giảm tiêu thụ khí đến 96%)

Hiệu quả kinh tế của F2/N2 được chứng minh qua các số liệu từ các nghiên cứu độc lập. Các thử nghiệm được thực hiện bởi viện Fraunhofer (Đức) – một trong những tổ chức nghiên cứu ứng dụng hàng đầu châu Âu – đã chỉ ra rằng hỗn hợp khí Ar/N₂/F₂ có thể làm sạch nhanh hơn tới 27% và đặc biệt, lượng khí tiêu thụ giảm tới 96% so với NF₃.

Sự sụt giảm mạnh mẽ này đến từ hai yếu tố:

(1) tốc độ phản ứng của F₂ nhanh hơn, rút ngắn thời gian của mỗi chu kỳ làm sạch

(2) tính hoạt động cao của F₂ cho phép sử dụng nồng độ thấp hơn để đạt được cùng một hiệu quả loại bỏ cặn bẩn.

Việc giảm tiêu thụ khí không chỉ giúp tiết kiệm chi phí mua nguyên liệu đầu vào mà còn làm giảm chi phí xử lý khí thải đầu ra.

Tốc độ làm sạch nhanh hơn, nâng cao năng suất

Năng suất cao hơn luôn là mục tiêu hàng đầu trong sản xuất hàng loạt. Cùng một nghiên cứu của Fraunhofer đã chứng minh việc sử dụng F2/N2 giúp tăng tốc độ làm sạch lên hơn 27% so với NF3. Con số này có nghĩa là giảm thời gian chết của thiết bị, từ đó tăng số lượng wafer xử lý được trong một đơn vị thời gian. Trong bối cảnh nhu cầu chip toàn cầu tăng cao, việc tối ưu hóa từng phút vận hành của các thiết bị sản xuất đắt tiền mang lại lợi thế cạnh tranh vô cùng to lớn.

Yêu cầu kỹ thuật & Hệ thống cung ứng

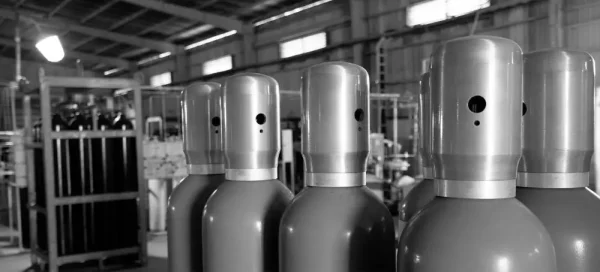

Dung tích đa dạng (10L – 40L) và tùy chỉnh tỷ lệ

Các nhà cung cấp như GrandiT Co. cung cấp hỗn hợp F2/N2 trong các loại bình có dung tích từ 10 lít đến 50 lít hoặc lớn hơn (phổ biến là 47L). Tỷ lệ pha trộn cũng rất đa dạng, đáp ứng các nhu cầu khác nhau của khách hàng.

Tỷ lệ phổ biến nhất hiện nay là 20% F₂ + 80% N₂, nhưng cũng có sẵn các tỷ lệ khác như 10% F₂, 20% F₂ kết hợp với Ar (Solvaclean®). Cụ thể, một tỷ lệ pha trộn được nghiên cứu rộng rãi là 10% Ar, 20% F₂ và 70% N₂. VSG GAS tự hào có khả năng pha trộn linh hoạt theo đúng yêu cầu kỹ thuật của từng khách hàng.

Thời gian giao hàng và chứng nhận

Thời gian giao hàng tiêu chuẩn cho các đơn hàng F2/N2 thường dao động từ 15 đến 25 ngày. Sản phẩm được cung cấp kèm đầy đủ COA và các giấy tờ chứng nhận xuất xứ, đảm bảo nguồn gốc rõ ràng.

An toàn khi sử dụng khí Flo (F2) trong sản xuất

Độc tính và tính oxy hóa mạnh – Rủi ro cần kiểm soát

Flo (F₂) là một trong những nguyên tố hóa học hoạt động và nguy hiểm nhất. Theo dữ liệu từ Hội Hóa học Hoa Kỳ (ACS), F₂ có độc tính cao gấp 2,5 lần so với khí clo (Cl₂). Nó là một chất oxy hóa cực mạnh, có thể phản ứng dữ dội với hầu hết các vật liệu, kể cả nước (tạo thành HF – một axit nguy hiểm), và gây bỏng nặng khi tiếp xúc với da hoặc mắt. Do đó, việc tuân thủ nghiêm ngặt các quy trình an toàn là điều kiện sống còn khi làm việc với khí này.

Tủ gas chuyên dụng và hệ thống đường ống kép

Để vận hành F2/N2 an toàn, các nhà máy bán dẫn phải được trang bị tủ gas chuyên dụng (Gas Cabinet). Tủ gas này là một hệ thống kín, có hệ thống thông gió và hút khí riêng, được trang bị các cảm biến phát hiện rò rỉ F2 độ nhạy cao và hệ thống van an toàn (ESOV – Emergency Shut-Off Valve) tự động kích hoạt khi phát hiện sự cố.

Đặc biệt, đường ống dẫn khí F2 từ nguồn đến thiết bị phải là hệ thống ống kép (coax-pipes). Ống bên trong dẫn khí F2, trong khi khoảng không gian giữa hai ống được duy trì một lớp khí N2 có áp suất cao hơn. Thiết kế này đảm bảo rằng ngay cả khi ống dẫn trong bị rò rỉ, khí F2 vẫn được giữ lại và pha loãng trong lớp khí N2 bao quanh, ngăn không cho nó thoát ra ngoài môi trường. Hệ thống này hoạt động như một lớp bảo vệ kép, đảm bảo an toàn tuyệt đối cho công nhân và nhà máy.

Quy trình đào tạo vận hành an toàn

Yếu tố con người là quan trọng nhất. Nhân viên vận hành, bảo trì hệ thống khí F2/N2 cần phải được đào tạo bài bản và liên tục về các tính chất nguy hiểm, quy trình ứng phó khẩn cấp và thực hành sử dụng các thiết bị bảo hộ cá nhân (PPE) như mặt nạ nạp khí tự sinh (SCBA), găng tay chống hóa chất, áo chống axit,… Đây là một phần bắt buộc trong chương trình quản lý an toàn (HSE) của bất kỳ nhà máy sản xuất bán dẫn hiện đại nào.
